LAMP オリンピアステー AILERON(エルロン) ARN-3型-(M/H)-GR 上開き仕様

定価:¥ 4,961 ~ ¥ 5,346 税込

販売価格:¥ 3,740 ~ ¥ 4,070 税込

加算ポイント:34pt37pt

商品コード: 49369 ~ 49370

数量

4万回開閉試験クリア

リフトアシスト

ソフトクローズ

フリーストップ

■スライド丁番360-D26-19T、H360-D26-26Tと組み合わせて使用します。
■扉を軽く開けられます(リフトアシスト)。


■スライドヒンジと一体になるすっきりとしたデザインです。
■リフトアシスト力を調整できます。
■約0°~30°の範囲では、扉から手を離してもゆっくりと閉まります(ソフトクローズ)。


■扉が閉じるスピードを調整できます。
■フリーストップ機能もあります(一部範囲)。











カタログはこちら▼









仕様

■使用温度:0 ℃~40 ℃

付属品

■扉座金
■十字穴付皿タッピンねじ 3.5×15
 (エルロン専用マウンティングプレート固定用)
■十字穴付バインドタッピンねじ 3.5×15
 (扉座金固定用、エルロン専用マウンティングプレート+エルロン固定用)

別売品

■エルロン専用マウンティングプレート ARN-SZ
■オリンピアスライド丁番 360-D26-19T
■オリンピアスライド丁番用マウンティングプレート

360-P6WT または 360-P4W-30T
■スライド丁番取付ねじ 丸皿タッピングねじM3.5x16

ARN-3型 オリンピアステー AILERON(エルロン) 上開き仕様 ヒンジ一体型だから、部品が扉と天板に集約

ARN-3型 オリンピアステー AILERON(エルロン) 上開き仕様 機種選定グラフ

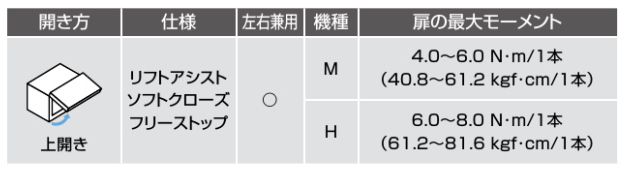

扉の最大モーメントN・m

  機種

       エルロンの必要数

4.0~6.0

   M



           1本

6.0~8.0

   H

8.0~12.0

   M



           2本

12.0~16.0

   H





機種の選定は上の表を目安にしてください。ステーは1本使い、丁番はダンパー付をご使用 ください。左表に無いサイズの扉をお使いの場合は、下の計算をしてください。扉質量に はハンドルを含めてください。

■扉の最大モーメントに応じて2機種の中から選べます。
扉の最大モーメント(N・m)=扉質量(kg)×9.80665×回転軸中心から重心位置までの距離(m)

■扉の最大モーメントの値が範囲の上下限にある場合は、現品にて動きをご確認ください。
