LAMP ｵﾘﾝﾋﾟｱｽﾃｰ AILERON(ｴﾙﾛﾝ) ARN-2型 上蓋仕様
定価：¥ 4,961 ～ ¥ 5,346 税込
販売価格：¥ 3,740 ～ ¥ 4,070 税込
加算ポイント：34pt ～ 37pt
商品コード： 49367 ～ 49368
メーカー： スガツネ工業(ランプ)
4万回開閉試験クリア
リフトアシスト
ソフトクローズ
フリーストップ
■スライド丁番360-D26-19T、H360-D26-26Tと組み合わせて使用します。
■扉を軽く開けられます（リフトアシスト）。
■スライドヒンジと一体になるすっきりとしたデザインです。
■リフトアシスト力を調整できます。
■約0°〜30°の範囲では、扉から手を離してもゆっくりと閉まります（ソフトクローズ）。
■扉が閉じるスピードを調整できます。
■フリーストップ機能もあります（一部範囲）。

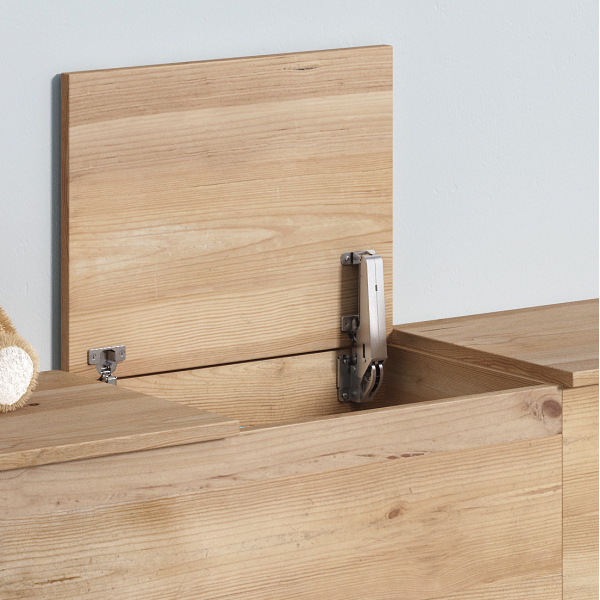

【施工例】
【取付図】
仕様
■使用温度：0 ℃〜40 ℃
付属品
■扉座金
■十字穴付皿タッピンねじ 3.5×15
（エルロン専用マウンティングプレート固定用）
■十字穴付バインドタッピンねじ 3.5×15
（扉座金固定用、エルロン専用マウンティングプレート＋エルロン固定用）
別売品
■エルロン専用マウンティングプレート ＡＲＮ-ＳＺ
■オリンピアスライド丁番 360-Ｄ26-19Ｔ
■オリンピアスライド丁番用マウンティングプレート
360-Ｐ6ＷＴ または 360-Ｐ4Ｗ-30Ｔ
■スライド丁番取付ねじ 丸皿タッピングねじM3.5ｘ16
|
扉の最大モーメントＮ･ｍ |
機種 |
エルロンの必要数 |
|
4.0〜6.0 |
Ｍ |
1本 |
|
6.0〜8.0 |
Ｈ |
|
|
8.0〜12.0 |
Ｍ |
2本 |
|
12.0〜16.0 |
Ｈ |
機種の選定は上の表を目安にしてください。ステーは1本使い、丁番はダンパー付をご使用 ください。左表に無いサイズの扉をお使いの場合は、下の計算をしてください。扉質量に はハンドルを含めてください。
■扉の最大モーメントに応じて2機種の中から選べます。
扉の最大モーメント（N・m）＝扉質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）
■扉の最大モーメントの値が範囲の上下限にある場合は、現品にて動きをご確認ください。
